美芯晟代理高PF高效率60W驱动方案 MT7930 MT7933 MT7955 MT7952
2014/6/27 22:42:17
MT7933 是一个单级、高功率因数，原边控制交流转直流LED驱动芯片。MT7933 集成片上功率因数校正（PFC）功能，在临界导通模式下运行，实现了高功率因数并减少功率MOS管开关损耗。利用美芯晟科技特有的控制技术（已申请），无需光耦及副边感应器件就可以地调制LED电流。
MT7933 同时实现了各种保护功能，包括过流保护 (OCP)、过压保护 (OVP), 短路保护 (SCP) 和过热保护(OTP)等，以确保系统可靠的工作。
LED驱动照明方案供应商----深圳市海立辉科技有限公司 0755-83237951 www.hailihuidz.com
描述 MT7933 是一个单级、高功率因数，原边控制交 流转直流 LED 驱动芯片。MT7933 集成片上功率 因数校正（PFC）功能，在临界导通模式下运行， 实现了高功率因数并减少功率 MOS 管开关损耗。 利用美芯晟科技特有的控制技术（已申请）， 无需光耦及副边感应器件就可以地调制 LED 电流。 MT7933 同时实现了各种保护功能，包括过流保 护 (OCP)、 过压保护 (OVP), 短路保护 (SCP) 和过热保护(OTP)等，以确保系统可靠的工作。
应用 AC/DC LED 驱动 LED信号灯和装饰灯 E27/PAR30/PAR38/GU10等LED灯 T8/T10 LED灯串
主要特点 单级有源PFC实现了高功率因数和低THD 原边感应机制，无需光耦 高LED电流(+/-3%) 临界导通模式运行 达60W的驱动能力 每周期峰值电流控制 内置欠压锁定保护，VDD过压保护，输出过压 保护 可调节恒流输出电流及输出功率 具有软启动功能 SOT23-6 封装

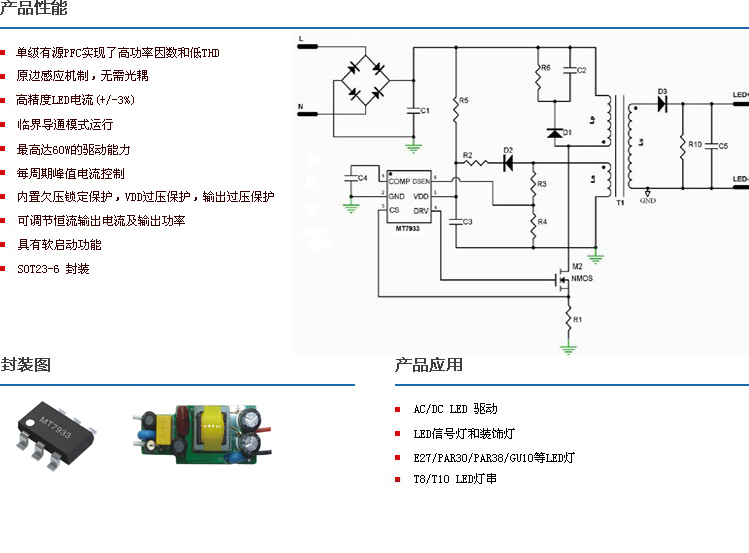

典型应用电路
MT7933 Maximizing IC Performance 单级高功率因数 AC-DC LED 驱动
极限参数
VDD 电压 -0.3V ~ VDD 钳位电压 DRV 管脚电压 -0.3V ~ 24V COMP/CS/DSEN 管脚电压 -0.3V ~ 5V 功率损耗 ( TA=25°C , SOT23-6) 0.6W 焊接温度 (焊接, 10 秒) 260°C 存储温度 -55°C ~ 150°C
推荐工作条件
电源电压 7.2V ~ 23V 工作温度（外部环境温度） -40°C ~ 105°C
热阻①
PN 结到外部环境 (RθJA) 170°C/W PN 结到封装表面 (RθJC) 130°C/W
订货资料
7933□□□
Week code Year code Optional Spec code
产品 封装类型 每卷的数量 产品标签 MT7933 SOT23-6 3000 7933
管脚排列图
管脚描述
管脚名称 管脚号 描述 COMP 1 内部误差放大器的输出。连接一个对地的电容进行频率补偿 GND 2 接地 CS 3 电流感应脚 DRV 4 外部功率 MOS 管栅极驱动 VDD 5 电源脚 DSEN 6 辅助绕组的反馈电压。通过一个电阻分压器连接到辅助绕组来反应输出电压
MT7933 Maximizing IC Performance 单级高功率因数 AC-DC LED 驱动
电气参数
(除非特别说明，测试条件为: VDD=12V, TA=25°C) 符号 参数 条件 Min Typ Max Unit 启动 (VDD 脚) ISTART 启动电流 25 50 μA UVLO 欠压锁定电压 VDD VDD 脚电压下降 7.2 V VSTART 启动电压 VDD 脚电压上升 18 V 电源电流 Iq 静态电流 无开关动作 1.2 mA 控制回路 VFB 原边电流感应参考电压 392 400 408 mV VCOMPH COMP 脚上限 2.0 V SCP DSEN 脚短路保护阈值 400 mV OVP1 VDD 脚过压保护阀值 20 V OVP2 DSEN 脚过压保护阀值 3.2 V TOFF_min 截止时间 6.4 us 电流检测 (CS 脚) LEB CS 脚的内置前沿消隐时间 240 nS OCP CS 脚的过流保护阀值 1.8 V 热保护 OTP 过热保护温度阀值 150 ℃ 过热保护释放的迟滞温度 20 ℃ 驱动级 (DRV 脚)
TR 上升时间
CL=1nF, DRV 脚从 VDD 下降至 0V
50② nS
TF 下降时间
CL=1nF, DRV 脚从 0V 上升至 VDD
30② nS
注释: ① RθJA
的测定是在 TA = 25°C
低效 导热性 单层 测试板 上 ， 在 自然 对流 条件 下 按 JEDEC 51-3
热计量
标准 进行 测试 。测试条件 :
设备 PCB
安装在 2” X 2” FR-4
的基板上 , 2oz
铜箔 厚度 ,
顶层 金属 放置 最
小衬垫， 通过 散热 过 孔 与 底层接地 平面 相连 。
②
由设计保证。
MT7933 Maximizing IC Performance 单级高功率因数 AC-DC LED 驱动
功能描述
MT7933 是一个单级、原边反馈的交流转直流 LED 驱动芯片。通过检测原边电信息，LED 电流 可调制。MT7933 集成功率因数校正功能，消 除了对市电网络的电流谐波污染。其工作在 CRM (临界导通模式)，降低了开关损耗，提高了系统效 率。
电流控制 通过检测原边电学参数，MT7933 能够调节 LED 电流。LED 电流能够通过下面的公式很容易 的设置（请参阅在第 1 页的应用电路）：
S
FB
S
P LED R V N N 2 1 =I 式中 NP 是原边绕组匝数， NS 是次级绕组匝数； VFB (=400mV) 是内部参考电平， RS 是一个外部 电流感应电阻（即第 1 页应用电路中的 R1） 。
启动过程 启动过程中，VDD 通过一个连接到母线的启动电 阻充电。当 VDD 达到 18V 时, COMP 被内部电路 预充电。当 COMP 达到 0.8V 后, 内部控制回路已 经建立好，发出“LoopOK”内部信号。 然后 PWM 信号被发送到 DRV 脚，使系统启动工作。 一旦辅助绕组上的电压升得足够高，芯片的电源将 由辅助绕组提供。 当 VDD 低于 7.2V 时，PWM 信号将会关闭 (欠压 锁定阈值电压)。同时，COMP 脚电容被放电到零。 整个启动程序如图 1 所显示。
>18V
VDD
LoopOK
<7.2V
COMP
DRV
18V
7.2V
0V
0.8V
0V
Charged By Resistor
图 1 、 启动过程
功率因数校正 在外部 MOS 管的导通时间内，原边电流会从 0mA 线性增加到峰值，该电流通过感应电阻由 CS 脚检 测。当原边电流达到阀值极限， MT7933 会立即 关闭 MOS 管。当副边电流耗尽时，MT7933 会再 次开启 MOS 管。通过美芯晟科技的专有技术，峰 值电流的阀值会跟踪整流后的母线电压的正弦波 形。因此，电感电流的包络也是正弦波形，因而可 实现高功率因数。
图 2 、 功率因数校正
辅助绕组电学参数检测 功率MOS管的开通是通过检测DSEN脚波形决定 的，该波形通过电阻分压器在辅助绕组上取样得 到。当 DSEN 波形在关断时间内低于 0V, 这就表 明功率 MOS 管漏端电压已经降至谷底或者附近， MT7933 将会再次启动功率 MOS 管。此外， 关断时间机制保证了系统的抗干扰能力。 除此以外， MT7933 还具有短路、开路和过流保 护等功能，这些功能都是通过检测辅助绕组的波形 信息来触发的。这是因为在功率 MOS 管关断时间 内，辅助绕组电压与输出电压（次级绕组电压）成 正比。辅助绕组电压的检测是由 DSEN 脚在栅级 驱动信号结束后经过一个前沿消隐时间后，进行采 样的。辅助绕组检测功能如图 3 所示。
LEB=2uS (typ)
Sampling Point
DRV
DSEN
图 3 、辅助绕组电学参数检测
MT7933 Maximizing IC Performance 单级高功率因数 AC-DC LED 驱动
过电压保护 MT7933 内置两个过压保护机制： (1) DSEN 脚电 压高于 3.2V 且发生三次，则被判定为输出开路。 MT7933 将关闭 PWM 开关信号，VDD 电压逐渐 降至 UVLO 阈值，并进入重启模式。输出电压的 过压保护阈值 VOUT_OV可以由下式来设定（参考第 1 页的应用电路）:
D3
a
s OUT_OV V N N ) R4 R3 (13.2V
式中 Ns 是次级绕组， Na 是辅助绕组，VD3 是次 级绕组整流二极管的正向压降。 (2) 如果 VDD 脚的电压超过 24V 三次， MT7933 自动关闭PWM信号，VDD 逐步降至UVLO 阈值， 并进入重启模式。建议设计合适的变压器 Na 与 Ns比例。将 VDD 电压设置在 12V 到 22V 之间。
短路保护 如果 DSEN 脚电压在关断时间内低于 400mV，并 持续 5~10 毫秒，则开启短路保护功能。PWM 驱 动信号将停止。当 VDD 电压逐渐降至低于 UVLO 阈值时，系统将进入重启模式。 上述重启过程将一直重复，直到短路消除。
过流保护 一旦 CS 脚电压超过 1.8V，MT7933 将立即关断 功率 MOS 管。这种逐周期过流检测的方式保护了 相关的元件免于损坏，如功率 MOS 管，变压器等 等。
MT7933 Maximizing IC Performance 单级高功率因数 AC-DC LED 驱动
封装外形尺寸
重要声明： ·美芯晟科技有限公司保留不发布通知而对该产品和服务随时进行更改，补充，改进和其它变动的权利。 用户敬请在购买产品之前获取的相关信息并核实该信息是的和完整的。所有产品在订单确认后 将遵从美芯晟科技有限公司的销售条例进行销售。 ·本资料内容未经美芯晟科技有限公司许可，严禁以其它目的加以转载或复制等。 ·对于未经销售部门咨询使用本产品而发生的损失，美芯晟科技有限公司不承担其责任。
MT7933 Maximizing IC Performance 单级高功率因数 AC-DC LED 驱动
MT7933 Rev. 1.10
